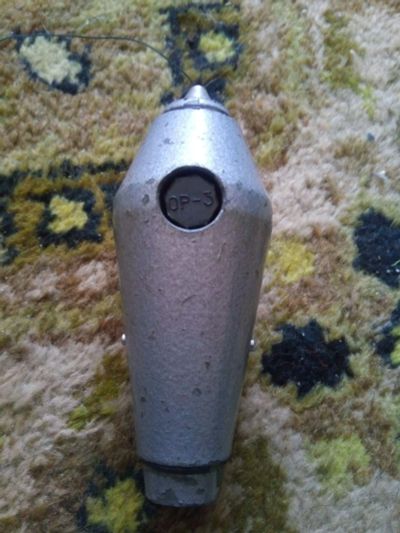

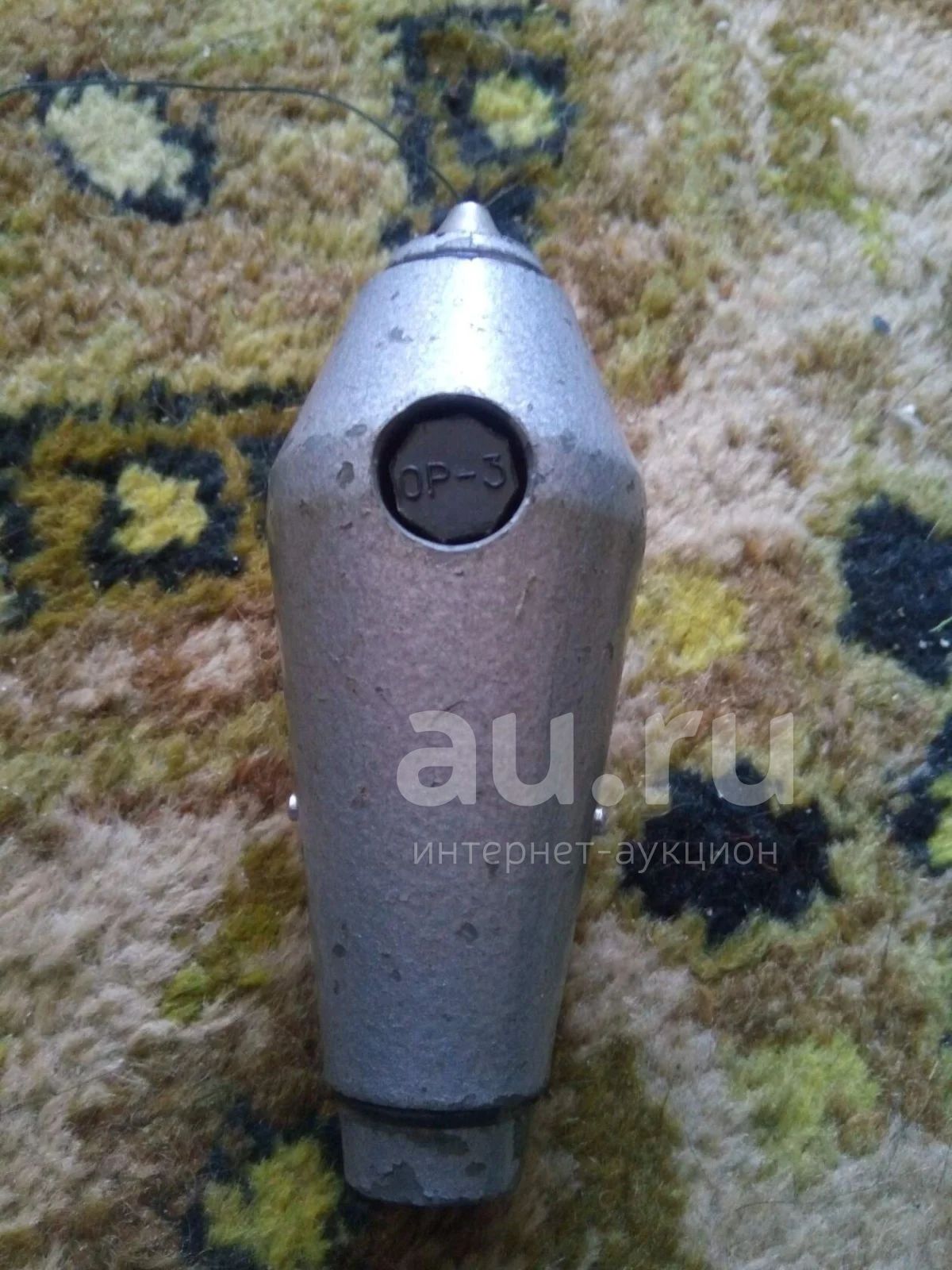

Отвес макшейдер ОР-3.рабочий

Геодезическая Мина съемки Отвесная линия OP-3.Регулируемый отвес ОП-3 предназначен для точного центрирования теодолитов при маркшейдерской съемке. Отвес устойчив к воздействию температур окружающей среды от минус 30 до 50°C и относительной влажности воздуха до 100% при температуре 25°C.

Технические характеристики:

Смещение оси отверстия для шнура относительно острия иглы не должно превышать 0,5 мм.

Диаметр цилиндрической части 42 мм

Высота отвеса с удлиненной иглой 125 мм

Длина шнура, не менее 3 м

Масса отвеса, не менее 0,388кг

Устройство и принцип действия.Катушка со шнуром, заторможенная пружиной, расположена перпендикулярно оси. Отвесный боб оснащен центрирующей втулкой и стопорными кольцами. Механизм отвеса обеспечивает установку и регулировку на требуемой высоте.

Оригинальная и надежная конструкция намоточного механизма вмещает до 2 метров шпагата
